Sonex illtec Perfilado

Sonex illtec – Perfilado
Material
Espuma acústica Illtec, semi-rígida, de estrutura micro-celular, densidade 11kg/m³, de classe IIA de reação ao fogo.
Características Técnicas

Formatos
- 1250 x 625 mm - 625 x 625 mm
Modelos
- Espessura 75 mm: 75/75 | 75/125   - Espessura 50 mm: 50/75 | 50/125   - Espessura 35 mm: 35/75 | 35/125   - Espessura 30 mm: 30/75 | 30/125   - Espessura 25 mm: 25/35 | 25/75
Exemplo de Modelo
Curva de Absorção
Clique na imagem para ampliar

Sonex illtec – Perfilado

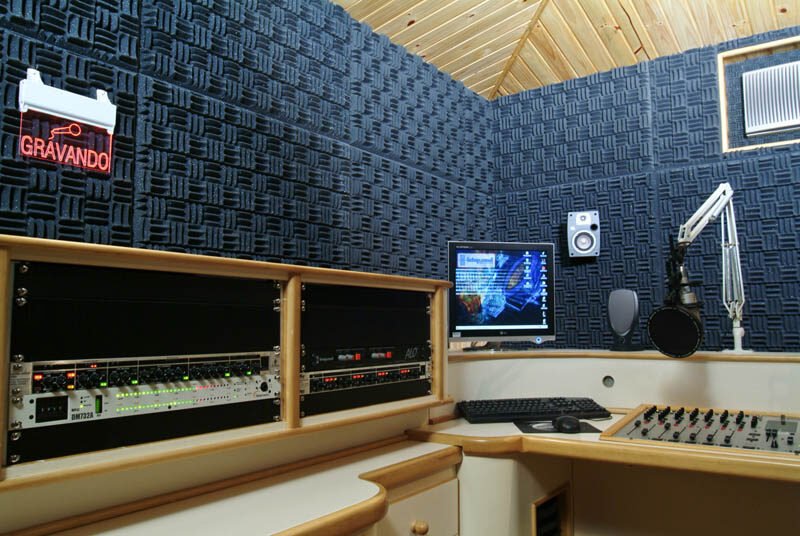

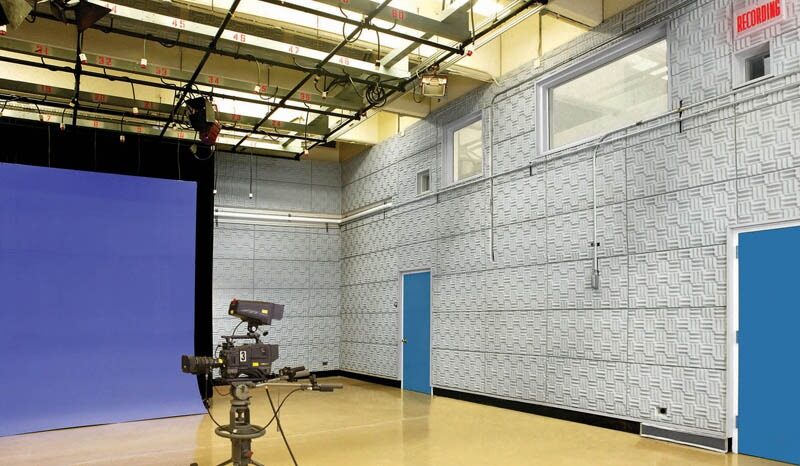

Utilizando o princípio das cunhas anecóicas para multiplicar a área de absorção, o Sonex Illtec possui excelente desempenho acústico, representando a melhor solução para equalização dos ambientes de áudio profissional, como estúdios de gravação, locução, rádio e TV.



Reação ao Fogo

SONEX illtec é a melhor solução quando há preocupação com segurança ao fogo devido a sua composição exclusiva, pois atende aos exigentes critérios de segurança nacionais e internacionais:
– Classe 1 conforme ASTM E84 (Estados Unidos)
– Classe 1 conforme BS 476 parte 6 e 7 (Inglaterra)
– Classe B1 conforme DIN 4102 (Alemanha)
– Classe IIA conforme IT10, segundo excelentes resultados obtidos nos ensaios das normas NBR 9442 (IP) e ASTM E662 (DM) (Brasil).

Classe IIA

– NBR 9442 – Índice de Propagação Superficial de Chama
Classe A (0 ≥ IP ≥ 25)
SONEX illtec: IP = 2

– ASTM E662 – Densidade Ótica Máxima de Fumaça – DM
Atende (DM ≤ 450)
SONEX illtec: DM = 113



Benefícios

Elevada performance acústica
Desenvolvida especificamente para acústica, a linha Sonex illtec apresenta elevada absorção sonora. Distribuída na quantidade correta pelo ambiente, elimina boa parcela do som refletido pelas superfícies, promovendo condições de trabalho e de comunicação adequadas. A estrutura microcelular da linha Sonex illtec oferece elevado atrito à passagem do som, dissipando o ruído e proporcionando maior conforto acústico e redução de ruído aos mais diversos ambientes. Essa excelente propriedade de absorção sonora é graduada pelas diferentes espessuras dos Painéis, Baffles e Nuvens Sonex oferecendo redução de ruído e conforto acústico sob medida para cada projeto.

Variedade de cores, texturas e modulações
A linha Sonex illtec é composta por placas acústicas, painéis Baffles e Nuvens, disponíveis em diversas cores, modulações e formatos geométricos, adequando-se aos mais variados estilos arquitetônicos.

Facilidade de instalação
Sonex illtec constitui-se no acabamento final, podendo ser colado diretamente sobre teto e paredes. Por ser leve e fácil de recortar, não requer nenhuma preparação específica, podendo ser instalado mesmo em ambientes já ocupados, com o mínimo de interferência.

Gerenciamento de Resíduos

De acordo com a RESOLUÇÃO CONAMA nº 307 Art. 3° Inciso II que estabelece diretrizes, critérios e procedimentos para a gestão dos resíduos da construção civil, em obras de instalação, reforma ou demolição onde utilizados Sonex illtec® , todos os componentes do sistema (perfis metálicos e placas) fabricados e fornecidos pela OWA Brasil Produtos Acústicos LTDA. são classificados como “Classe C”.

As placas acústicas Sonex illtec®, são considerados não nocivos, não cancerígenos, atóxicos e inertes, atendem a classificação da CETESB como resíduos classe II – B – Não perigosos, que não alteram a potabilidade da água. Portanto, podem ser descartadas em aterro comum.

Créditos LEED e AQUA

Sonex illtec contribui para a obtenção de créditos nos itens:
– Iluminação Natural e Paisagem QAI – Credito 8.1 e 8.2
– Performance acústica QAI Pre-requisito 3
– Consumo de energia, EA – Credito 1.
– Conforto Térmico – QAI

Garantia

A linha Sonex Illtec oferece 5 anos de garantia, considerando que as condições de armazenamento e instalação recomendadas pelo fabricante devem ser respeitadas.

Padrão de cores

• As cores apresentadas acima são apenas para referência, não representando o resultado final das cores de pintura no produto.
• A tinta utilizada na pintura das placas foi desenvolvida especialmente para manter as características retardantes à chama, de absorção sonora e flexibilidade da placa.
• Devido às características da tinta, das matérias-primas e das superfícies das placas, podem ocorrer ligeiras variações de tonalidade no lote de produção.
• Cores especiais podem ser fornecidas sob consulta e em quantidade mínima.
• Não recomendamos pintura em obra.

Instalação das Placas

As placas acústicas Sonex illtec são leves, de fácil instalação e de recorte simples se forem utilizados tesouras ou estiletes. O Sonex illtec pode ser aplicado sobre tetos ou paredes com os adesivos Sonex PA-02 (base solvente) ou PA-04 (base d’água) sobre superfícies de alvenaria, metal, gesso, entre outras.

– Materiais e Equipamentos Necessários

Fornecidos pela OWA Sonex:
– Placas Sonex illtec;
– Adesivo PA-02 (base de solvente) ou PA-04 (base d’água).

Não fornecidos pela OWA Sonex:
– Giz de linha com fio marcador ou nível a laser;
– Estilete para recortes;
– Aplicador de adesivo.

– Procedimentos:
1 – Garantida limpeza da superfície, demarcar o alinhamento das placas com auxílio do nível a laser de acordo com a dimensão escolhida;
2 – Fazer os recortes referentes à luminária, cantos e outros detalhes com o estilete;
3 – Utilizar o aplicador para passar o adesivo PA-02 ou PA-04 no verso das placas, formando uma margem com “x” no centro para Sonex illtec Plano, Perfilado e Skin, ou um ‘tabuleiro de xadrez” para Sonex illtec Bloc;
4 – Colocar as placas, pressionando-as por alguns segundos para garantir a ancoragem, respeitando o sentido do desenho e a demarcação do alinhamento, fileira após fileira.
